2823722 - ST-REL2-KG 24/1AU

PHOENIX CONTACT

...

Niederspannungs-Schalttechnik

Relais und Sockel

Schaltrelais

2823722 - ST-REL2-KG 24/1AU

PHOENIX CONTACT 2823722

Expand Table

1/5

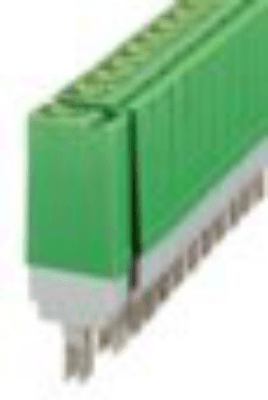

Produktbild

PREVIEW

Artikelnummer des Herstellers

MANUID

Herstellertypbezeichnung

MANUTYPEDESC

Kurzbeschreibung

DESCSHORT

Langbeschreibung

DESCLONG

Internationale Artikelnummer

INTNO

Name des Herstellers

MANUNAME

Breite

BAF016 [mm]

Höhe

BAA020 [mm]

Tiefe

BAB577 [mm]

Anwendungsnorm

AAP798

2823722

ST-REL2-KG 24/1AU

Relaisstecker

Relaisstecker, bestückt mit Kleinschaltrelais, Kontakte (AgPd60): kleine Leistungen, 1 Schließer, Eingangsspannung 24 V AC/DC, mit Leuchtanzeige, steckbar auf Grundklemmenblöcke

4017918077549

Phoenix Contact GmbH & Co. KG

14.2

33.201512

66.5

DIN VDE 0110b, Gr. C for 250 V DC, IEC 60255/DIN VDE 0435 (in relevant parts), DIN EN 50178/VDE 0160 (in relevant parts), EN 60730/DIN VDE 0631, DIN VDE 0160 (in relevant parts)

显示压缩表示形式 (1 Produkt)

订购编码	2823722
Shorttext	Relaisstecker
Longtext	Relaisstecker, bestückt mit Kleinschaltrelais, Kontakte (AgPd60): kleine Leistungen, 1 Schließer, Eingangsspannung 24 V AC/DC, mit Leuchtanzeige, steckbar auf Grundklemmenblöcke
上次修改	05.06.2026 18:51:24
单位

关键字

分类

CNS

CNSERPBASE Object Properties

Customs Tariff Number	85364190
Description long	Relaisstecker, bestückt mit Kleinschaltrelais, Kontakte (AgPd60): kleine Leistungen, 1 Schließer, Eingangsspannung 24 V AC/DC, mit Leuchtanzeige, steckbar auf Grundklemmenblöcke
Description short	Relaisstecker
GTIN-Code	4017918077549
Order Number	2823722

ECLASS 14.0

27-37-16-01 标准全有或全无继电器

产品类型	ST-REL2-KG 24/1AU
EAN代码	4017918077549
厂商产品编号	2823722
制造商名称	Phoenix Contact GmbH & Co. KG
使用规范	DIN VDE 0110b, Gr. C for 250 V DC, IEC 60255/DIN VDE 0435 (in relevant parts), DIN EN 50178/VDE 0160 (in relevant parts), EN 60730/DIN VDE 0631, DIN VDE 0160 (in relevant parts)
附加链接地址	http://www.phoenixcontact.com/product/2823722
功率损耗规格的额定电流 [In］	0.500 A
每极功率损耗，取决于电流 [PlIp]	0.500 W
制造商产品说明	Relaisstecker, bestückt mit Kleinschaltrelais, Kontakte (AgPd60): kleine Leistungen, 1 Schließer, Eingangsspannung 24 V AC/DC, mit Leuchtanzeige, steckbar auf Grundklemmenblöcke
制造商产品名称	Relaisstecker
制造商通用标识号	4063151
制造商 URI	www.phoenixcontact.com
损耗功率	0.500 W

ECLASS 13.0

27-37-16-01 标准全有或全无继电器

切换触点的类型	Doppelkontakt
最小额定控制电压Us（交流50Hz）	19.200 V
最小额定控制电压Us（交流60Hz）	19.200 V
最小额定控制电压Us（直流）	19.200 V
接触涂层的材料	Gold
标称电流	0.021 A
material of contact insert	Kunststoff
Contact material	AgPd60
Product type	ST-REL2-KG 24/1AU
EAN代码	4017918077549
厂商产品编号	2823722
制造商名称	Phoenix Contact GmbH & Co. KG
断开触点数量	0
转换器数量	0
闭合触点数量	1
使用规范	DIN VDE 0110b, Gr. C for 250 V DC, IEC 60255/DIN VDE 0435 (in relevant parts), DIN EN 50178/VDE 0160 (in relevant parts), EN 60730/DIN VDE 0631, DIN VDE 0160 (in relevant parts)
address of additional link	http://www.phoenixcontact.com/product/2823722
Rated current [In] for the power loss specification	0.500 A
Power loss per pole, current-dependent [PlIp]	0.500 W
Manufacturer product description	Relaisstecker, bestückt mit Kleinschaltrelais, Kontakte (AgPd60): kleine Leistungen, 1 Schließer, Eingangsspannung 24 V AC/DC, mit Leuchtanzeige, steckbar auf Grundklemmenblöcke
Manufacturer product designation	Relaisstecker
GLN of manufacturer	4063151
URI of manufacturer	www.phoenixcontact.com
高度	33.201512 mm
损耗功率	0.500 W
深度	66.5 mm
传动及功能	monostabil
传动极性说明	gepolt
操纵方法	AC/DC
带插槽的整体设备	Nein
LED显示	Ja
可拆端子	Nein
触点，强制进行	Nein
宽度	14.2 mm

ETIM 10.0

EC001437 Switching relay

Type of switch contact	Doppelkontakt
Rated control supply voltage AC 50 Hz	19.200 V
Rated control supply voltage AC 60 Hz	19.200 V
Rated control supply voltage DC	19.200 V
Material of contact surface	Gold
Nominal current	0.021 A
Material of contact insert	Kunststoff
Material contact	AgPd60
Number of contacts as normally closed contact	0
Number of contacts as change-over contact	0
Number of contacts as normally open contact	1
Height	33.201512 mm
Depth	66.5 mm
Drive, switching attitude	monostabil
Drive, polarization	gepolt
Voltage type for actuating	AC/DC
Complete with socket	Nein
With LED indication	Ja
With detachable clamps	Nein
With forced-guided contacts	Nein
Width	14.2 mm

ETIM 9.0

EC001437 Switching relay

Type of switch contact	Doppelkontakt
Rated control supply voltage AC 50 Hz	19.200 V
Rated control supply voltage AC 60 Hz	19.200 V
Rated control supply voltage DC	19.200 V
Material of contact surface	Gold
Nominal current	0.021 A
Material of contact insert	Kunststoff
Material contact	AgPd60
Number of contacts as normally closed contact	0
Number of contacts as change-over contact	0
Number of contacts as normally open contact	1
Height	33.201512 mm
Depth	66.5 mm
Drive, switching attitude	monostabil
Drive, polarization	gepolt
Voltage type for actuating	AC/DC
Complete with socket	Nein
With LED indication	Ja
With detachable clamps	Nein
With forced-guided contacts	Nein
Width	14.2 mm
