1701101 - SAMPLE PTSM 0,5/ 3-2,5-V-THR

PHOENIX CONTACT

...

Nicht steckbare Leiterplattenanschlusstechnik

Leiterplattenklemme

1701101 - SAMPLE PTSM 0,5/ 3-2,5-V-THR

PHOENIX CONTACT 1701101

展开表

1/5

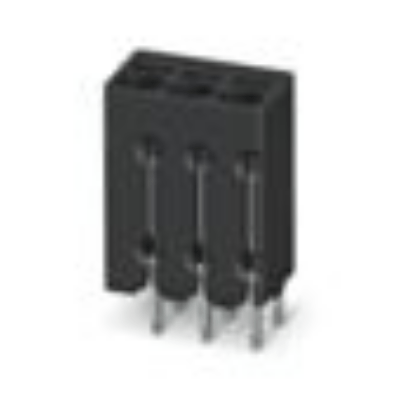

Produktbild

PREVIEW

Artikelnummer des Herstellers

MANUID

Herstellertypbezeichnung

MANUTYPEDESC

Kurzbeschreibung

DESCSHORT

Langbeschreibung

DESCLONG

Internationale Artikelnummer

INTNO

Name des Herstellers

MANUNAME

Breite

BAF016 [mm]

Höhe

BAA020 [mm]

Tiefe

BAB577 [mm]

1701101

SAMPLE PTSM 0,5/ 3-2,5-V-THR

Leiterplattenklemme

Leiterplattenklemme, Nennstrom: 6 A, Bemessungsspannung (III/2): 160 V, Nennquerschnitt: 0,5 mm², Anzahl der Potenziale: 3, Anzahl der Reihen: 1, Polzahl pro Reihe: 3, Artikelfamilie: PTSM 0,5/..-V-THR, Rastermaß: 2,5 mm, Anschlussart: Push-in-Federanschluss, Montage: THR-Löten / Wellenlöten, Anschlussrichtung Leiter/Platine: 90 °, Farbe: schwarz, Pin-Layout: Lineares Pinning, Pinlänge [P]: 2,1 mm, Anzahl der Lötpins pro Potenzial: 2, Verpackungsart: verpackt im Karton. SAMPLE-Set mit 5 Artikeln im Gurtabschnitt. Für Verwendung im Lötprozess bitte die Artikel ohne SAMPLE-Kennzeichnung verwenden

4046356515184

Phoenix Contact GmbH & Co. KG

7.100

显示压缩表示形式 (1 Produkt)

订购编码	1701101
简短文本	Leiterplattenklemme
长文	Leiterplattenklemme, Nennstrom: 6 A, Bemessungsspannung (III/2): 160 V, Nennquerschnitt: 0,5 mm², Anzahl der Potenziale: 3, Anzahl der Reihen: 1, Polzahl pro Reihe: 3, Artikelfamilie: PTSM 0,5/..-V-THR, Rastermaß: 2,5 mm, Anschlussart: Push-in-Federanschluss, Montage: THR-Löten / Wellenlöten, Anschlussrichtung Leiter/Platine: 90 °, Farbe: schwarz, Pin-Layout: Lineares Pinning, Pinlänge [P]: 2,1 mm, Anzahl der Lötpins pro Potenzial: 2, Verpackungsart: verpackt im Karton. SAMPLE-Set mit 5 Artikeln im Gurtabschnitt. Für Verwendung im Lötprozess bitte die Artikel ohne SAMPLE-Kennzeichnung verwenden
上次修改	05.06.2026 19:05:16
单位

关键字

分类

CNS

CNSERPBASE Object Properties

Customs Tariff Number	85369010
Description long	Leiterplattenklemme, Nennstrom: 6 A, Bemessungsspannung (III/2): 160 V, Nennquerschnitt: 0,5 mm², Anzahl der Potenziale: 3, Anzahl der Reihen: 1, Polzahl pro Reihe: 3, Artikelfamilie: PTSM 0,5/..-V-THR, Rastermaß: 2,5 mm, Anschlussart: Push-in-Federanschluss, Montage: THR-Löten / Wellenlöten, Anschlussrichtung Leiter/Platine: 90 °, Farbe: schwarz, Pin-Layout: Lineares Pinning, Pinlänge [P]: 2,1 mm, Anzahl der Lötpins pro Potenzial: 2, Verpackungsart: verpackt im Karton. SAMPLE-Set mit 5 Artikeln im Gurtabschnitt. Für Verwendung im Lötprozess bitte die Artikel ohne SAMPLE-Kennzeichnung verwenden
Description short	Leiterplattenklemme
GTIN-Code	4046356515184
Order Number	1701101

ECLASS 14.0

27-46-01-01 印制电路板终端

包装类型	Karton
触点材料	Cu alloy
装配高度	10 mm
产品类型	SAMPLE PTSM 0,5/ 3-2,5-V-THR
EAN代码	4046356515184
厂商产品编号	1701101
制造商名称	Phoenix Contact GmbH & Co. KG
列数	1
使用规范	IEC 60998-2-2 (in parts)
附加链接地址	http://www.phoenixcontact.com/product/1701101
极数	3
制造商产品系列	PTSM 0,5/..-V-THR
制造商产品说明	Leiterplattenklemme, Nennstrom: 6 A, Bemessungsspannung (III/2): 160 V, Nennquerschnitt: 0,5 mm², Anzahl der Potenziale: 3, Anzahl der Reihen: 1, Polzahl pro Reihe: 3, Artikelfamilie: PTSM 0,5/..-V-THR, Rastermaß: 2,5 mm, Anschlussart: Push-in-Federanschluss, Montage: THR-Löten / Wellenlöten, Anschlussrichtung Leiter/Platine: 90 °, Farbe: schwarz, Pin-Layout: Lineares Pinning, Pinlänge [P]: 2,1 mm, Anzahl der Lötpins pro Potenzial: 2, Verpackungsart: verpackt im Karton. SAMPLE-Set mit 5 Artikeln im Gurtabschnitt. Für Verwendung im Lötprozess bitte die Artikel ohne SAMPLE-Kennzeichnung verwenden
制造商产品名称	Leiterplattenklemme
制造商通用标识号	4063151
额定电压 (II/2)	160 V
额定电压 (III/2)	160 V
额定电压 (III/3)	32 V
额定浪涌电压 (II/2)	2.500 kV
额定浪涌电压 (III/2)	2.500 kV
额定浪涌电压 (III/3)	2.500 kV
网格尺寸 1	2.500 mm
针脚长度	2.100 mm
接触 PCB 的类型	THR-Anschluss
导线连接的启动	Push-in spring connection
导线连接方向	90 °
最小导体横截面（带套圈的软导线，不带塑料套）	0.250 mm^2
最大导体横截面（带套圈的软导线，不带塑料套）	0.500 mm^2
最小导体横截面（软线，带塑料套圈的套管）	0.250 mm^2
最大导体横截面（软线，带塑料套圈的套管）	0.340 mm^2
焊针布局	linear
每极焊针数量	2
建议钻孔直径	1.200 mm
针脚尺寸（毫米）	0,3 x 0,8
下限温度	-40 °C
上限温度	100 °C
MSL（湿度灵敏度等级）	1
涂层 PCB 接触区	Zinn (Sn)
涂层导体接触面积	Zinn (Sn)
最小可连接导体尺寸（AWG/KCMIL）	26
最大可连接导体尺寸（AWG/KCMIL）	20
通过认证	EAC
深度	7.100 mm
宽度	8 mm
安装方式	auf Leiterplatte

ECLASS 13.0

27-46-01-01 印制电路板终端

连接类型（导体）	Push-in-Anschluss
印刷电路的紧固类型	Anschlusskontakt
包装类型	Karton
触点材料	Cu alloy
最小工作温度	-40 °C
最大工作温度	100 °C
rated current	6 A
assembly height	10 mm
Product type	SAMPLE PTSM 0,5/ 3-2,5-V-THR
EAN代码	4046356515184
厂商产品编号	1701101
制造商名称	Phoenix Contact GmbH & Co. KG
列数	1
使用规范	IEC 60998-2-2 (in parts)
address of additional link	http://www.phoenixcontact.com/product/1701101
极数	3
Manufacturer product family	PTSM 0,5/..-V-THR
Manufacturer product description	Leiterplattenklemme, Nennstrom: 6 A, Bemessungsspannung (III/2): 160 V, Nennquerschnitt: 0,5 mm², Anzahl der Potenziale: 3, Anzahl der Reihen: 1, Polzahl pro Reihe: 3, Artikelfamilie: PTSM 0,5/..-V-THR, Rastermaß: 2,5 mm, Anschlussart: Push-in-Federanschluss, Montage: THR-Löten / Wellenlöten, Anschlussrichtung Leiter/Platine: 90 °, Farbe: schwarz, Pin-Layout: Lineares Pinning, Pinlänge [P]: 2,1 mm, Anzahl der Lötpins pro Potenzial: 2, Verpackungsart: verpackt im Karton. SAMPLE-Set mit 5 Artikeln im Gurtabschnitt. Für Verwendung im Lötprozess bitte die Artikel ohne SAMPLE-Kennzeichnung verwenden
Manufacturer product designation	Leiterplattenklemme
GLN of manufacturer	4063151
Rated voltage (II/2)	160 V
Rated voltage (III/2)	160 V
Rated voltage (III/3)	32 V
Rated surge voltage (II/2)	2.500 kV
Rated surge voltage (III/2)	2.500 kV
Rated surge voltage (III/3)	2.500 kV
Grid dimensions 1	2.500 mm
Pin length	2.100 mm
Type of PCB contacting	THR-Anschluss
Actuation of the conductor connection	Push-in spring connection
Conductor connection direction	90 °
min. conductor cross-section (flexible wire with ferrule without plastic collar)	0.250 mm^2
max. conductor cross-section (flexible wire with ferrule without plastic collar)	0.500 mm^2
min. conductor cross-section (flexible wire with ferrule with plastic collar)	0.250 mm^2
max. conductor cross-section (flexible wire with ferrule with plastic collar)	0.340 mm^2
Layout of solder pins	linear
Number of solder pins per pole	2
Recommended drill hole diameter	1.200 mm
Pin dimensions (mm)	0,3 x 0,8
lower limit temperature	-40 °C
upper limit temperature	100 °C
MSL (Moisture Sensitivity Level)	1
Coating PCB contact area	Zinn (Sn)
Coating conductor contact area	Zinn (Sn)
min. connectable conductor size (AWG/KCMIL)	26
max. connectable conductor size (AWG/KCMIL)	20
高度	10 mm
机架颜色	schwarz
通过认证	EAC
深度	7.100 mm
绝缘材料的可燃性等级（根据UL 94)	V0
绝缘材料	LCP
移动最大导体横截面	0.500 mm^2
固定最大导体横截面	0.500 mm^2
移动最小导体横截面	0.200 mm^2
固定最小导体横截面	0.140 mm^2
装配	Verlötung
宽度	8 mm
安装方式	auf Leiterplatte

ETIM 10.0

EC002643 Printed circuit board terminal

Connection type conductor	Push-in-Anschluss
Type of PCB fastening	Anschlusskontakt
Operating temperature	-40 °C
Rated current In	6 A
Height	10 mm
Housing colour	schwarz
Material insulation body	LCP
Connectable conductor cross section fine-strand without cable end sleeve	0.500 mm^2
Connectable conductor cross section solid-core	0.500 mm^2
Type of fastening	Verlötung

ETIM 9.0

EC002643 Printed circuit board terminal

Connection type conductor	Push-in-Anschluss
Type of PCB fastening	Anschlusskontakt
Operating temperature	-40 °C
Rated current In	6 A
Height	10 mm
Housing colour	schwarz
Inflammability class of insulation material according to with UL94	V0
Material insulation body	LCP
Connectable conductor cross section fine-strand without cable end sleeve	0.500 mm^2
Connectable conductor cross section solid-core	0.500 mm^2
Type of fastening	Verlötung
