视频：用于 NAS、ASME B18.24 和 SAE-AS 标准件的 CAD 工作流程
简要说明
- 通过标准件CAD 工作流程，工程团队可从漫无目的的搜索和手动建模转变为在 CAD 内部署经过验证的数字目录。
- 通过ENTERPRISE 3Dfindit 集成方案，工程师可以使用基于关键字、属性、零件号和几何图形的搜索、配置和直接插入 AIA-NAS、ASME B18.24、SAE-AS 和其他标准件到装配体中。
- 这样可以提高标准的一致性，减少重复或过时的 CAD 文件，支持 BOM 的准确性，并使工程、采购、ERP 和 PLM 工作流程保持一致。
工程团队每天都依赖于标准件，但在许多企业中，围绕这些零件的工作流程仍然是脱节的。
这就迫使团队不得不翻阅老旧文件夹，从 PDF 文件重新绘制几何图形，重复使用过期文件，或是对已存入数据库的 CAD 模型进行结构适配修改。
这些互不关联的工作流程造成了以下问题：
- 几何形状不一致
- 重复的零部件
- 设计审查延迟

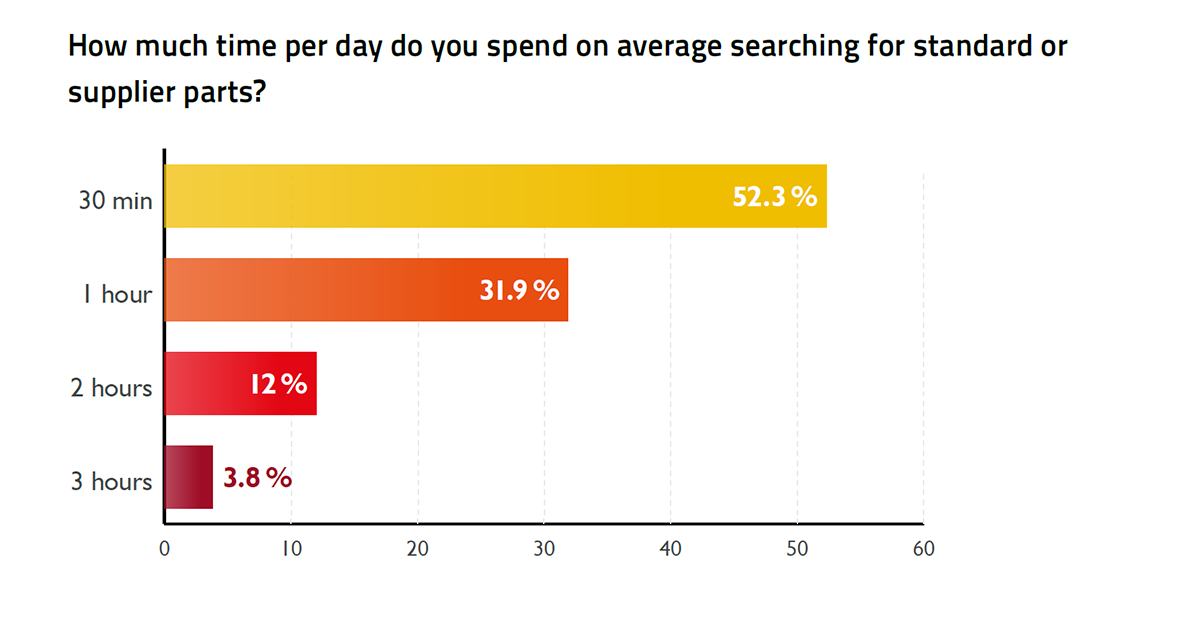

在调查中，48% 的工程师表示，他们每天至少要花一个小时来搜索供应商或标准件：
那么，工程团队如何才能规范标准件的标准件工作流程，使团队更加协调一致呢？
本文展示了网络研讨会的一系列视频：“如何标准化您的标准零件工作流程：从搜索到部署的认证CAD”。每段视频都介绍了使用这些经认证数字标准目录的三个标准件 CAD 工作流程：
*注：这些演示需要ENTERPRISE 3Dfindit 集成方案。
最后，工程师将了解如何在其 CAD 环境中直接搜索、配置和插入经认证的 CAD数据。
完整网络研讨会：如何标准化您的标准件 CAD 工作流程
简短回答：使用 ENTERPRISE 3Dfindit 集成方案，工程师可以直接在其 CAD 软件内搜索认证的数字标准目录，配置正确的变体，并在几分钟内将认证的 CAD 模型插入装配体。
在完整的网络研讨会中，Brian Zwick 和 Tommy Holt 将介绍在 Autodesk Inventor 中使用ENTERPRISE 3Dfindit 集成方案的三个工作流程：
- AIA-NAS 螺栓搜索和插入
- ASME B18.24 垫圈配置与材料规格
- 按零件编号查找SAE-AS紧固件
网络研讨会还包括
- 基于属性的搜索
- 多 CAD兼容性
- 物料清单一致性
- 数字标准目录导航
- ERP 和 PLM 集成工作流程
工程师如何在 CAD 中查找和插入 AIA-NAS 标准件？
简而言之：使用 ENTERPRISE 3Dfindit 的关键字和属性搜索，可直接在 CAD 软件内找到 AIA-NAS 紧固件，而无需手动浏览或搜索传统文件。

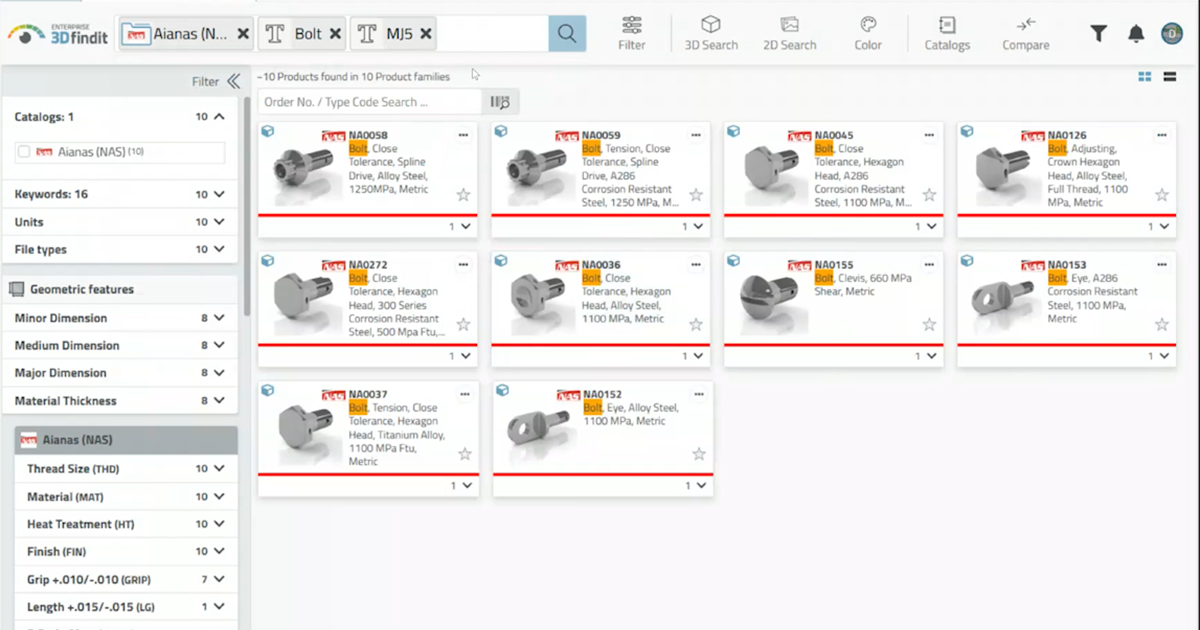

第一个工作流程演示了如何直接从集成的数字标准目录中查找 AIA-NAS 螺栓：
在 Autodesk Inventor 中，Tommy Holt 启动ENTERPRISE 3Dfindit 集成方案并打开 NAS 数字标准目录。从这里开始：
- 关键字搜索缩小结果范围
- 属性搜索确定准确的螺栓

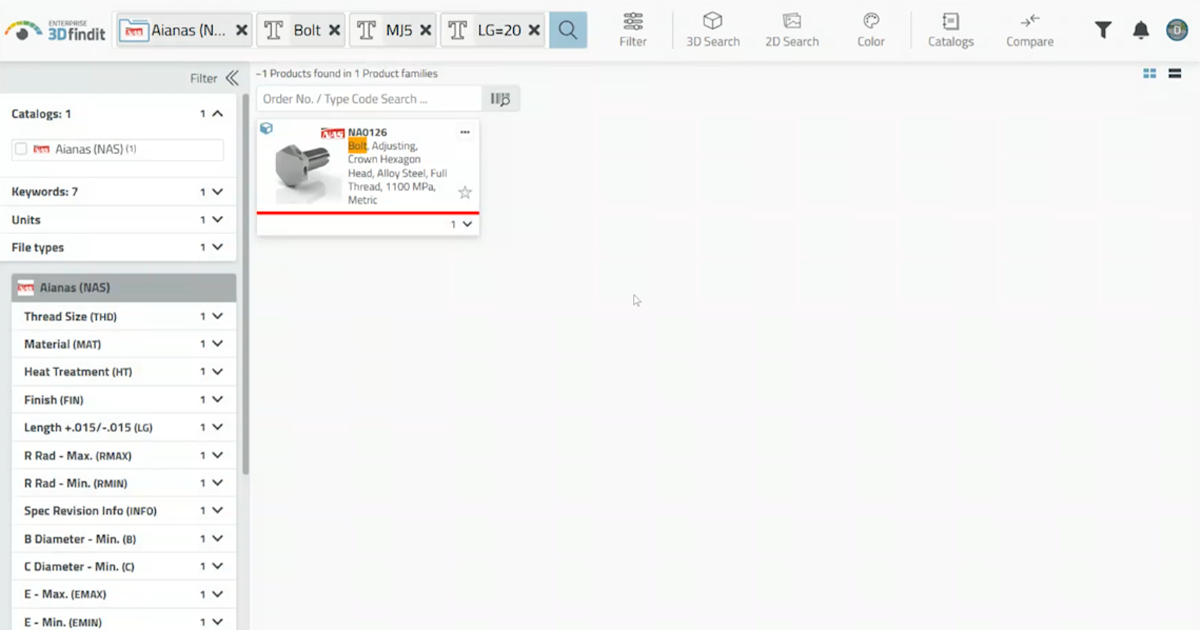

搜索从1300多个NAS螺栓结果开始，然后通过以下方式缩小到单个认证组件：
- 螺纹尺寸
- 长度属性
- 几何标准
然后使用放置约束将选定的螺栓直接插入装配体。
该工作流程取��了
- 手动建模
- 脱节的标准工作流程
- 搜索无穷无尽的内部遗留文件
- 使用 "足够好 "的文件
它还能创建更简洁的重复使用工作流程，因为标准件仍与其认证定义绑定。
网络研讨会强调了一个常见的工程问题：
"我们有正确的标准吗？我们是否拥有该标准的正确变体和配置？”
基于属性的搜索有助于立即回答这个问题，确定您是否拥有正确的标准，是否拥有该标准的正确变体和配置。

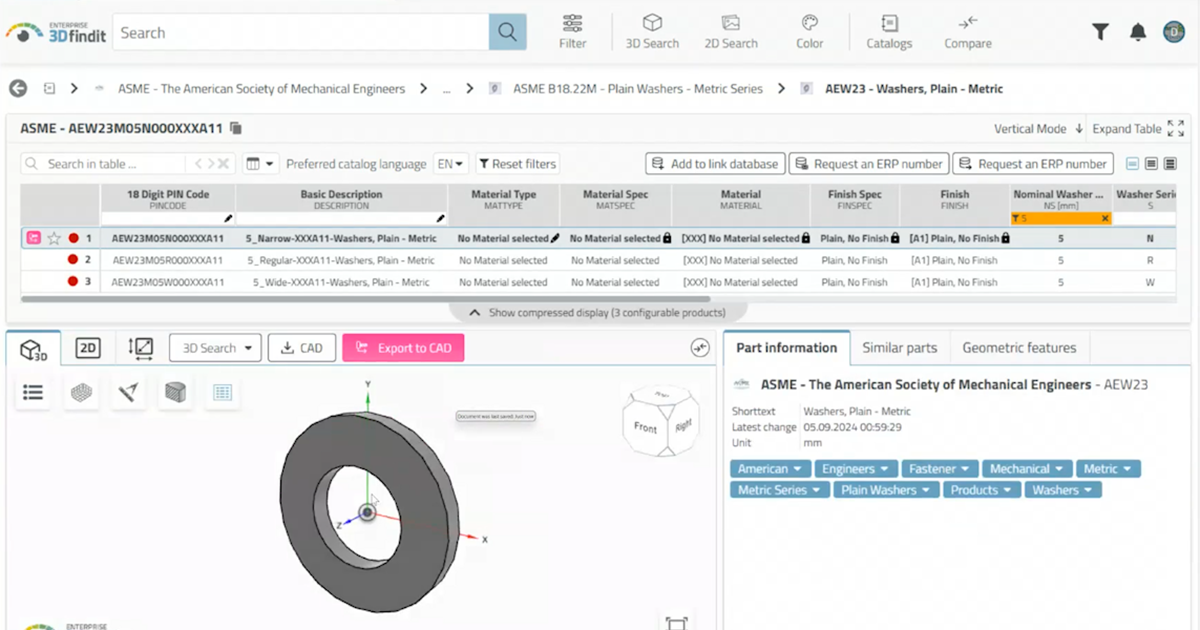

工程师如何在 CAD 中配置 ASME B18.24 标准件？
简短回答：工程师可以直接在 CAD 软件中配置 ASME B18.24 紧固件，包括配置尺寸、垫圈类型和材料规格。
视频中将介绍如何选择垫圈型号，而不是选择通用垫圈型号：
- 垫圈系列选择
- 公称尺寸筛选
- 窄型/常规型/宽型变体
- ASTM 材料规格
- 表面处理规格
在此工作流程中，用户可以
- 在 Autodesk Inventor 中打开 ASME 数字标准目录
- 过滤公制垫圈
- 将垫圈直接插入装配体
该工作流程的一个有用细节是实时三维预览。工程师可以在将正确的配置导出到 CAD 之前，直观地比较窄垫圈、普通垫圈和宽垫圈。
该工作流程还支持通过标准 PIN 码进行搜索。在网络研讨会的问答环节，团队演示了用户如何直接搜索 ASME PIN 代码，以准确识别所需的紧固件。
这有助于工程和采购团队围绕已批准的几何形状、标准合规性和 BOM 准确性保持一致，而不是依赖互不关联的文档。

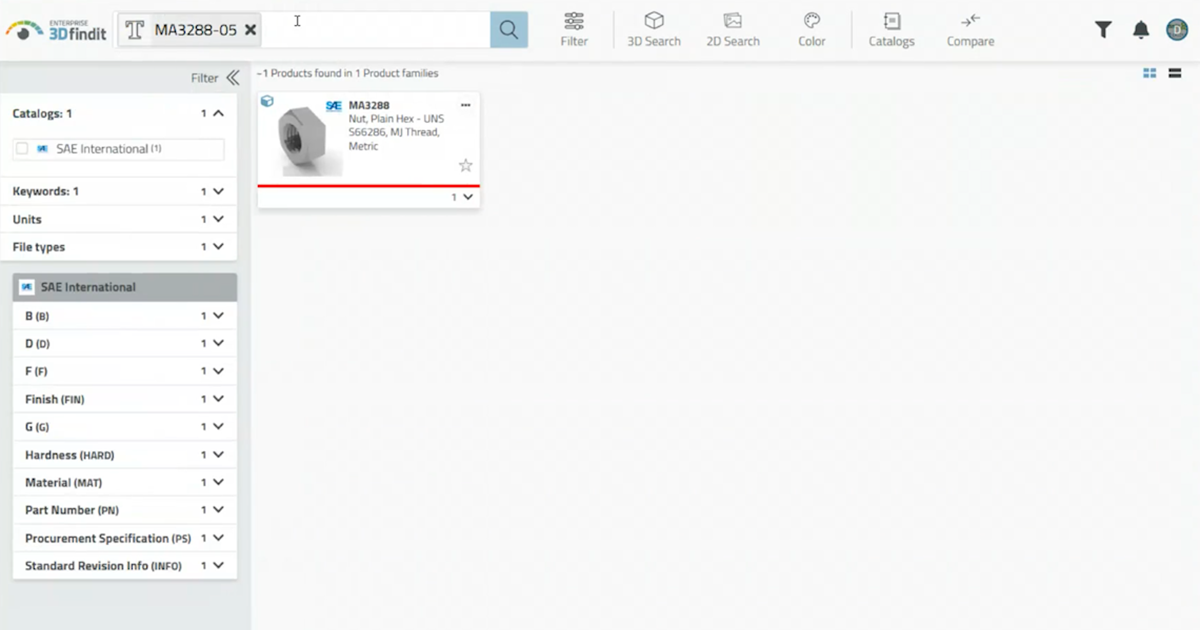

工程师如何通过零件号查询 SAE-AS 标准零件？
简而言之：SAE-AS 标准件可以使用采购或 ERP 系统提供的零件编号直接插入 CAD 软件。
在视频中显示的示例中：
- 采购团队提供了一个特定的紧固件编号。
- 工程师将该编号粘贴到ENTERPRISE 3Dfindit 中。
- 经过认证的部件立即出现。
- 工程师将紧固件直接插入 Autodesk Inventor 内的装配体中。
这一工作流程非常重要，因为工程团队在选择标准件时很少单独工作。
采购、ERP 和 PLM 系统经常会定义批准的供应商、首选紧固件和准确的采购要求。这里显示的工作流程将这些要求直接连接到 CAD，使工程师能够立即插入已批准的部件。
这也展示了ENTERPRISE 3Dfindit如何支持多种搜索方法：
- 视觉搜索
- 文本搜索
- 属性搜索
- 几何形状搜索
- 草图搜索
- 相似性搜索
- 拓扑搜索
- 图像/照片/三维搜索
- 零件编号搜索
当工程团队在不同的内部数据库、供应商目录和标准库中工作时，这种灵活性非常重要。
为什么标准件 CAD 工作流程仍然会给工程团队带来问题？
简而言之：大多数工程团队仍然依赖于互不关联的标准工作流程。
网络研讨会强调了同样的瓶颈：
- 传统 CAD 文件
- 非官方几何体
- 基于 PDF 的工作流程
- 重复模型
- 标准使用不一致
当团队需要多 CAD 系统和跨行业工作时，这些问题就会增加和恶化。
想要了解更广泛的零件标准化和重复使用策略？下载《零件管理指南》
一致性非常重要，如果没有一个集中的工作流程来认证标准 CAD，团队就会花费大量时间：
- 验证几何形状
- 检查规格
- 重建标准零件
- 审查可避免的不一致性
认证标准 CAD 目录如何改进工程工作流程？
简而言之： 经过认证的数字标准目录可减少人工操作，提高工程团队的一致性。
整个网络研讨会中展示的工作流程都集中在一个核心思想上：搜索 → 配置 → 部署。
工程团队无需离开 CAD 软件去搜索 PDF 或共享驱动器，而是可以直接在设计环境中工作。
直接在设计环境中工作可提高
- 标准一致性
- 设计审查清晰度
- CAD 重复使用
- 采购一致性
- BOM 质量
网络研讨会还展示了ENTERPRISE 3Dfindit如何支持以下功能
- 多 CAD 环境
- PLM/ERP 集成
- 商业供应商零件目录
- 现有内部零件库
此外，它还支持经认证的数字标准目录，如 AIA-NAS、ASME B18.24 和 SAE-AS。
支持哪些其他标准和搜索工作流程？
简短回答：该工作流程不仅限于 AIA-NAS、ASME B18.24 和 SAE-AS。它还支持其他标准，包括 ANSI 和 DIN。
根据工程师的工作方式，搜索环境还支持多种查找方法：
- 关键词搜索
- 属性过滤
- 几何搜索
- 零件编号查询
- 标准代码查询
最终形成的这套工作流程，依托工程化检索逻辑搭建，而非依靠人工按规范逐条查阅。
