带楔形夹紧系统的定位气缸
norelem 的机械夹紧系统可在数秒内固定标准件。耐用、易于安装，夹紧范围为 0 至 30 毫米：norelem 的定位气缸配有楔形夹紧系统，可可靠地固定标准件并使其居中。
norelem 的机械夹紧系统可在几秒钟内固定标准件。
耐用、易于安装、夹紧范围从 0 毫米到 30 毫米：诺雷姆的定位气缸配有楔形夹紧系统，可可靠地固定标准件并使其居中，快速适应生产过程中的变化。
机械定位系统用于各种自动化生产过程。它们需要快速、可靠，并在必要时易于重新调整。
norelem 带有楔形夹紧系统的#定位缸可满足所有这些要求。它们由抛光热处理钢制成，直径从 10 毫米到 20 毫米不等。定位缸的夹紧力为 5.4 千牛至 22.6 千牛，夹紧范围为 0 至 30 毫米。这使它们成为许多涉及固定标准元件的制造工艺的理想选择，甚至可以与快速更换系统结合使用。
安装定位气缸时，只需使用标准的工具即可；甚至可以用手对气缸进行预拉伸。无需定心或#安装衬套。与滚珠解决方案相比，带有楔形夹紧系统的 norelem 定位气缸在相同紧固扭矩下可显著提高夹紧力。高质量的轴向轴承具有承载能力强、使用寿命长等优点。
其他优点
- 夹紧范围易于调节
- 不受内孔直径和表面状况的影响（最高可达 H12）
- 压下效应低
- 设备灵活，可快速应对生产过程中的变化
1
1
2|0
3
4
4
0
0
0
0
0
0
0
0
0
0
03156-20-1215
预览图
PREVIEWPERLINE
订货号
BEST
直径
D [mm]
直径
D1 [mm]
夹紧范围
H [mm]
长度
L [mm]
长度
L1 [mm]
间距
L2 [mm]
钳口宽度
SW [mm]
夹持力
F [kN]
锁紧扭矩
ANZDM [NM]
Bestellnummer Reparaturset
BESTRS
重量约
GEW [kg]
描述
BS
RoHS
ROHS
关税税号
ZTN
1
2
3
4
03156-20-1010
10
20
0-10
20.0
8
4.5
8.0
4.8
4,4
03156-20-91010
0.0730
Infotext
Yes
73182900
03156-20-1215
12
26
0-15
27.0
10
6.0
10.0
9.5
10,5
03156-20-91215
0.0702
Infotext
Yes
73182900
03156-20-1625
16
32
0-25
39.0
12
8.0
13.0
15.6
22
03156-20-91625
0.1410
Infotext
Yes
73182900
03156-20-2030
20
38
0-30
49.5
15
9.0
17.0
21.2
38
03156-20-92030
0.2559
Infotext
Yes
73182900

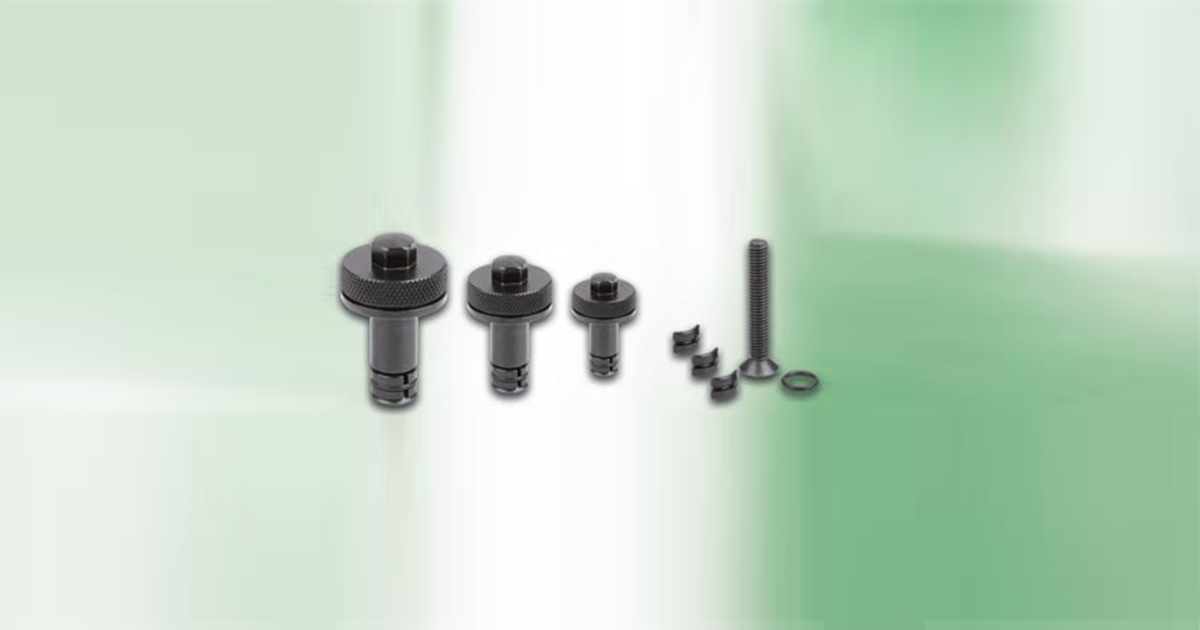

作为附件，norelem 提供维修套件（带 计数器沉头的 螺钉、#O 型圈和 3 片夹钳），可快速、简便地维修定位气缸。
顺便说一下：norelem学院的培训中心现在也提供有关带楔形夹紧系统的定位气缸的产品知识。
